管道系统教程

管道可将容器中的物品自动抽出，沿玻璃管道输送至另一个容器，途中还可进行分流、按物品分拣、计数与隔空传输。刷石机、农场、矿机的产物均可通过管道自动存入仓库。

本篇从最简单的「两只箱子」开始，先搭建一条可运转的线路，再逐步添加功能。每一节均配有可拖动旋转的 3D 示意图，鼠标悬停方块可查看说明，点击方块可打开资料页。

读这篇需要多久

第 1～3 节约需 10 分钟，阅读后即可搭建第一条可用的管道。后续章节可在需要时查阅。

认识零件

以下零件了解即可，无需记忆。搭建最小链路只需要前三种。

零件	作用	适用场景
管道玻璃-A型	物品在其中移动的管道。A/B/C/D 四种颜色互不相通	任何线路
传出阀	从相邻容器中抽出物品送入管道，每 0.5 秒 1 个	线路起点
传入阀	将管道中的物品送入相邻容器	线路终点
行通阀	相邻有容器时，既会从容器中抽取，也会将经过的物品送入容器；相邻无容器时，原木两端可作为管道使用	一条线路串联多个箱子
下界合金管道-A型	速度为 6 倍、单程 256 格的管道，与同型号普通管道相通	长距离主干
下界合金传出阀	每次抽取一整组（最多 64 个）	大批量出货
6向分流器	依次发往每个接有管道的方向	一分多
均分分流器	将一组物品按数量平均分配给各出口	为多台机器平均供料
平衡分流器	优先送往剩余空间最多的终点箱	多个仓库箱均匀存放
过滤-放行器	与样品相同的物品直行，其余转向	按物品分拣
过滤-调转器	与样品相同的物品转向，其余直行	挑出特定物品
单向运输器	无需阀门，直接从相邻容器抽取，朝尖端方向输送，仅限水平	短距离、节省阀门
管道侦测器	直通，有物品经过时让背对它的比较器输出一次信号，流量越大信号越强	红石联动
末影发送口 + 末影接收口	无需管道，在同一世界 50 格内隔空传输	跨越河流、山体
填充机核心 + 填充机输出口	一根管道即可将整排箱子从低到高依次装满	大型仓库
跨维传送器	两台同名传送器放置在不同维度，可跨维度传送管道物品	下界 / 末地物流
ME接口	应用能源的 ME 接口，传入阀对准时物品直接存入 ME 网络	接入 ME 网络

另有几种较少使用的零件：吸纳整合桶（瞬间吸取正上方漏斗中的物品）、简易排列器、排列器与高级排列器（凑齐设定的组合后才放行，见按组合放行）、潜影盒接收器（受红石触发时将上方潜影盒整体收入管道）。详细说明可在资料页中查看。

材料

所需材料以铁为主。请先制作一些铁皮（2 个铁锭合成 1 个），阀门与大部分零件均需要使用。

铁皮合成工作台

铁皮 ×1

管道玻璃-A型合成工作台

管道玻璃-A型 ×16

一次合成 16 格。

传出阀合成工作台

传出阀 ×1

传入阀合成工作台

传入阀 ×1

管道玻璃成本较低：4 个铁锭 + 4 块黑色染色玻璃 + 1 个红石，一次产出 16 格。成本主要在阀门。搭建下方的最小链路（2 个阀门 + 3 格管道）约需准备：

28 个铁锭：一次管道合成需要 4 个；每个阀门需要 12 个（含铁皮与漏斗）。
4 块黑色染色玻璃、1 个红石、2 个红石块。
2 个侦测器：需要下界石英，请先前往下界。
2 个漏斗。
2 块遮光玻璃：需要紫水晶碎片，可在地下紫水晶洞中挖掘。

必须是合成出来的管道玻璃

原版黑色染色玻璃放置后不会成为管道。管道零件均为带有魔法标记的物品，放置时才会登记进管道网络。

第 1 节：搭建第一条线路

请按编号顺序放置：

放置两只箱子，中间间隔几格。

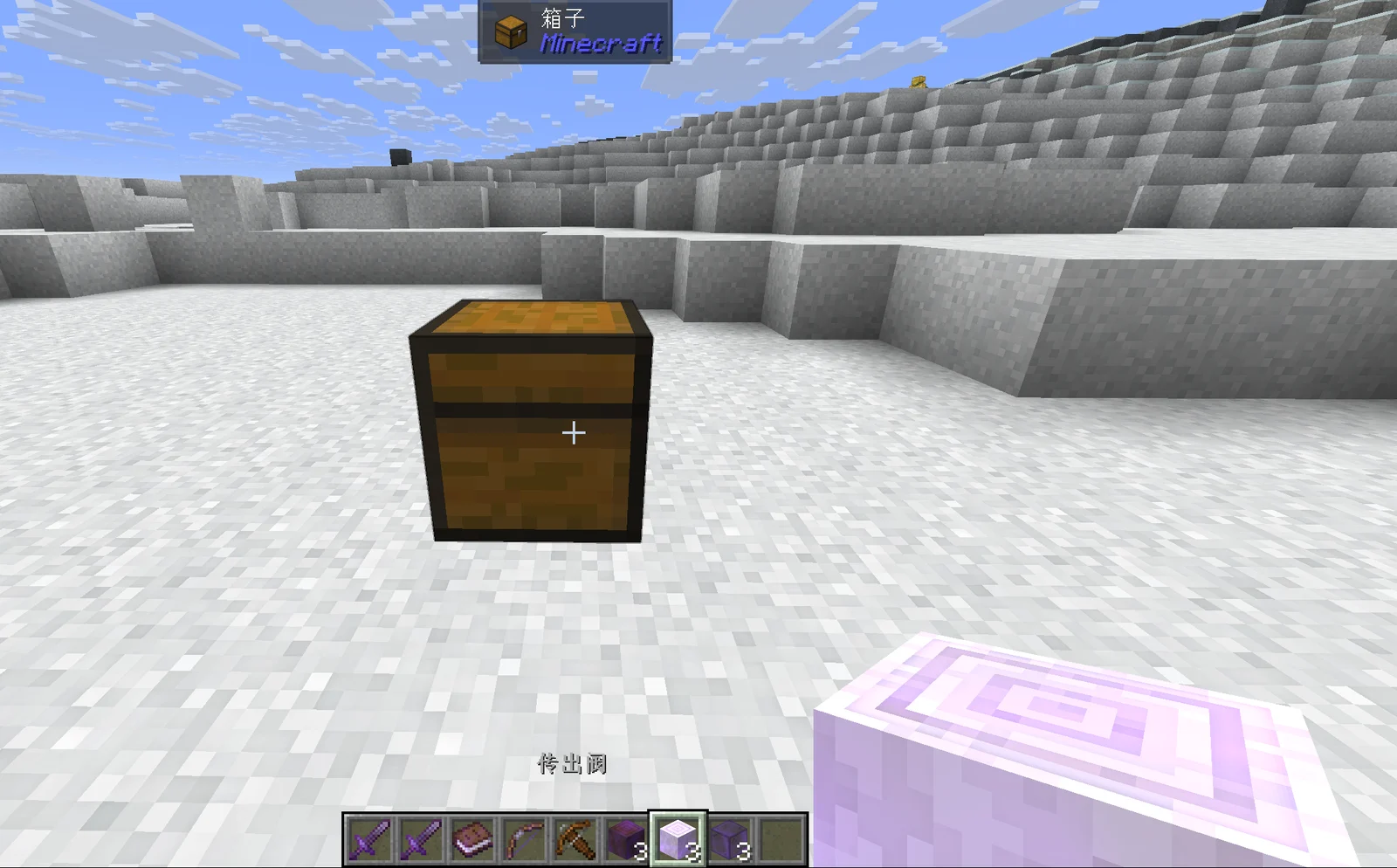

手持传出阀，准星对准左侧箱子的侧面，右键放置。
从阀门另一侧开始铺设管道玻璃-A型，一直铺到右侧箱子前一格。
手持传入阀，准星对准右侧箱子的侧面，右键放置，阀门会自动与相邻管道连接。
向左侧箱子中放入几个圆石。每 0.5 秒会有 1 个圆石从阀门送出，在管道中移动，最终进入右侧箱子。

游戏内效果：物品在管道中移动，上方数字为该堆物品的数量。左侧白色的是传出阀，右侧深色的是传入阀。

线路运转成功即表示已掌握最核心的部分，后续所有玩法均是在此线路上添加零件。

为什么每次只抽 1 个？

普通传出阀每 0.5 秒抽取 1 个，即每秒 2 个，足以满足日常使用。需要搬运大量物品时，请更换为下界合金传出阀，每 0.5 秒抽取一整组。同一格管道中的同种物品会自动合并为一堆，管道上方显示的数字即为该堆的数量。

第 2 节：阀门方向（最容易出错的地方）

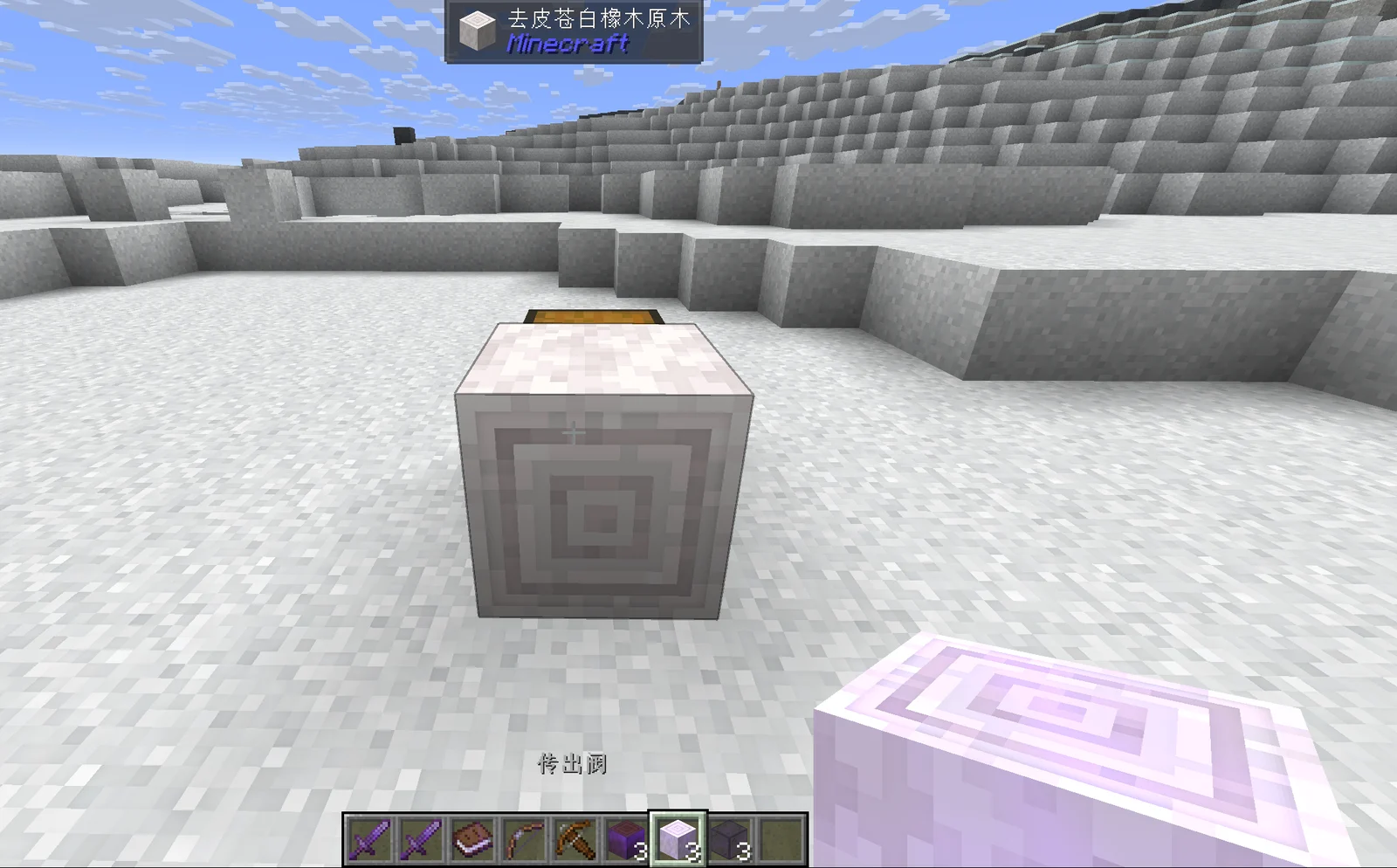

阀门的朝向由放置时右键点击的方块决定。对着箱子放置，阀门即朝向箱子；对着管道放置，阀门即朝向管道。

阀门外形为一根原木，两端均有年轮。对着箱子放置与对着管道放置的外观完全相同，但前者可以正常工作，后者永远不会工作。因此：

先放置箱子，再对着箱子放置阀门，最后铺设管道。
若线路不运转，最快的解决方法是拆除阀门，重新对着箱子放置。
行通阀、单向运输器同样按「点击的方块」确定方向。

单向运输器的方向相反

单向运输器放置后，尖端背对所点击的方块。因此对着箱子放置时，它会从该箱子抽取物品，并朝尖端方向送出。单向运输器只能水平放置，放在地面或天花板上时会自动转为水平方向。

第 3 节：管道走向

连接规则

管道零件会在上下左右前后 6 个方向上与相邻的管道零件自动连接，无需额外操作。
A、B、C、D 四种管道玻璃之间互不相通，两条不同颜色的管道可以紧贴并排铺设而互不干扰。阀门、分流器等零件则与任何颜色均可连接。
下界合金管道分为 A～D 四个型号，与同型号的普通管道相通。
两条同颜色的管道紧贴时会发生串线，物品可能转入相邻的线路。并排铺设时请使用不同颜色。

岔路

普通管道遇到分叉时会随机选择一个方向，不会原路返回。
如需有规律地分配，请在分叉处放置分流器（见第 4 节）。
物品走到死路（前方既无管道也无阀门）时，会从该处弹出并掉落在地上。

速度与距离

	普通管道玻璃	下界合金管道
移动速度	每秒 2 格	每秒约 12 格
单程最远	64 格	256 格

物品在哪种管道中就按哪种速度移动，两种管道可以混合铺设。
单程距离在物品刚离开阀门时即已确定：若阀门后第一格为下界合金管道，该批物品可移动 256 格，否则只能移动 64 格。因此长线路的第一格务必使用下界合金管道。
超出距离的物品会掉落在地上。

区块与拆除

物品进入未加载的区块时会暂停，区块重新加载后继续移动，不会丢失。
拆除一格管道时，其中正在经过的物品会掉落。

第 4 节：分流与分拣

一分多

三种分流器的区别：

	分配方式	适用场景
6向分流器	每来一堆物品，依次轮到下一个出口	一般分配
均分分流器	将一堆物品按数量平均分配（64 个、4 个出口 → 各 16 个），余数依次分配	为几台相同机器平均供料
平衡分流器	沿每个出口找到终点箱，送往剩余空间最多的一路	使几个仓库箱装得一样满

分流器的「出口」指除来路以外接有管道的面，上下两面同样计算在内。未接管道的面不会输送物品。

按物品分拣

在需要分拣的位置放置过滤-放行器，前后均接上管道。

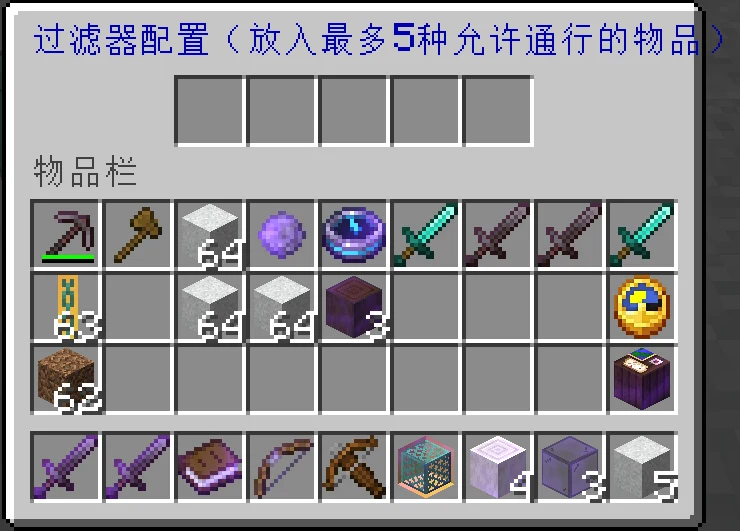

右键打开 5 格设置界面，放入样品，最多 5 种。样品仅作为模板，关闭界面后会被记住，不会被消耗。
与样品相同的物品直行；不同的物品依次转向侧面（包括上下）接有管道的方向。
若侧面或直行方向未接管道，应走该方向的物品会被弹出。

魔法物品按魔法物品种类区分，不会与同材质的原版物品混淆。

过滤-调转器的逻辑正好相反：相同的物品转向，其余直行。适用于从大量杂物中挑出特定物品。

分拣整个仓库

将多个过滤器串联在一条主线上，每个过滤器侧面接一个箱子，即可组成一台自动分类机：第一个挑出圆石，第二个挑出铁锭，第三个挑出钻石……剩余物品直行进入「杂物箱」。

按组合放行：排列器

排列器用于给机器按配比供料：设定一个「组合」，凑齐一整组后才一起放行。共三种，依次升级合成：

排列器	组合种类	暂存上限	说明
简易排列器	5 种	2,000 件	只需铁锭、红石、漏斗和侦测器，新手推荐
排列器	5 种	10,000 件	由简易排列器升级
高级排列器	9 种	100,000 件	由排列器升级，另有多项设置，见下文

简易排列器与排列器的用法完全相同，只有暂存上限不同：

右键排列器打开 5 格界面，放入物品，数量即每组所需数。例如 2 个铁锭 + 1 个红石，表示每凑齐 2 铁锭和 1 红石放行一组。
不在组合里的物品直接弹出到地上。
凑齐一组后，从进来方向以外接有管道的面随机选一个送出。
暂存超过上限（简易排列器 2,000 件、排列器 10,000 件）的部分会被送进垃圾桶销毁。某种材料来得远比另一种多时，多出的那种会一直囤积，最终被销毁。

高级排列器由排列器升级而来，右键打开 27 格界面：第一行 9 格放组合，第三行为设置按钮。

设置	说明
每种上限	每种物品最多存「组合里的数量 × 倍数」件，倍数 1～64 可调（左键 +1，右键 -1），默认 8
超量处理	超出上限的部分：放行（沿输出方向继续送走，默认）/ 弹出到地上 / 销毁（送进垃圾桶）
不在组合里的物品	弹出（默认，与普通排列器相同）或放行（直接送走，不占暂存）
输出方向	放行的组合从哪一面送出：随机，或固定东、南、西、北、上、下中的一面；该面没有管道或正是物品进来的方向时改为随机
超量物品输出方向	「超量处理：放行」的超量物品以及设为放行的不在组合里的物品从哪一面送出：默认跟随组合方向，也可单独固定一面，把超量物品与组合分到不同的管道
红石暂停	开启后，高级排列器有红石信号时只收不放，断电后将攒够的组合一次放完

高级排列器总暂存上限为 100,000 件。使用「超量处理：放行」时，贵重材料不会因为配比失衡而被销毁，多出来的部分会继续流向后方的仓库。界面右侧的书显示当前每种物品的暂存量与上限。

一组原料分给多台机器

三种排列器放行的每一组都会被当作一个整体：经过 6向分流器或平衡分流器时，同一组的物品一定走同一个出口。在排列器后面接 6向分流器，就能把一组组原料均匀分给多台机器，不会出现一台机器只收到铁锭、另一台只收到红石的情况。

第 5 节：机器自动进出料

许多多方块机器使用箱子进料、木桶出料。为其接入管道后，即可从仓库自动供料，并自动收取成品。下面以新手最早可制作的原石粉碎机核心为例：

要点：

进料：将传入阀对准机器的输入箱放置。
出料：将传出阀对准机器的输出木桶放置。
机器自身的结构方块（四角的圆石）请勿替换为管道，阀门接在输入箱、输出桶的外侧即可。
管道可送入的容器包括：箱子、陷阱箱、铜箱子（各氧化阶段及涂蜡）、木桶、潜影盒、漏斗、发射器、投掷器。熔炉、高炉等容器无法由管道直接送入，需要先送入漏斗，再由漏斗向下输送。
原版合成器可由传入阀直接送料，规则与原版漏斗相同：不放入被禁用的格子，每件物品放入当前数量最少的可用格，材料会均匀铺开；合成出的物品仍按原版规则从合成器正面弹出。合成器仅支持送入，无法使用传出阀从中取出物品。
少数机器设有专门的管道入口，例如应用能源的部分设备，可使用传入阀直接对着机器送料。

第 6 节：远距离与大型仓库

末影发送口 / 接收口

无需管道：发送口贴着一个容器，接收口贴着另一个容器，频道名相同即可自动传输。
设置频道名：右键接口 → 点击「进行命名」→ 在聊天框输入名称（最多 32 个字，输入 cancel 取消）。设置完成后，接口上方会显示频道名。
两端必须位于同一世界，直线距离在 50 格以内。同一频道有多个接收口时，物品会送往最近的接收口。
传输速度仅取决于发送口：普通发送口每 0.5 秒 1 个；下界合金末影发送口每秒一整组（64 个）。
接收端的箱子已满时，物品会保留在原箱子中，不会丢失。
接收口旁边没有容器时，也可以直接贴着排列器或机器送货：
- 排列器：只送入组合需要的物品，存满上限后停止，多余的物品保留在发送端的箱子中，不会被弹出或销毁。
- 机器：与传入阀能送入的机器相同，例如 ME魔素反应堆、ME蒸汽机的燃料，ME接口（直接存入网络），以及原版合成器。机器收不下的物品同样保留在发送端。
开关：在发送口或接收口上安装拉杆，拉杆开启时该接口暂停工作。发送口暂停后停止发送；接收口暂停后停止接收，同频道的发送口将改为送往下一个最近的接收口。仅安装在接口本身上的拉杆有效，相邻的红石块、红石线不会影响接口。
如需跨维度传输，请使用跨维传送器：为两台传送器设置相同的名称，分别放置在不同维度，管道物品送入其中一台后，另一台会将物品送入其相邻的管道。

填充机群：一根管道装满一整面墙的箱子

管道直接连接填充机核心，无需传入阀。
核心与填充机输出口相邻即组成一个「群」。群内每个方块旁的箱子都会被装填，优先装填最低处，装满后再向上装填。
一个群最多包含 16 个方块（核心与输出口合计），超出后整个群失效，所有物品改走溢出。
填充机同样分为 A～D 四个型号，仅与同型号组成群，因此不同型号可以紧贴放置而互不干扰。
全部装满或核心受红石充能时，物品会改走核心上其他相连的管道（可接入下一个填充群），若无其他管道则弹出至地面。

接入 ME 网络

传入阀对准 ME接口放置时，管道中的物品会直接存入应用能源的 ME 网络，可在任意终端中统一搜索与存取；传出阀对准 ME接口时，可取出接口中设置好的备货。需要大量存储与分类时，ME 网络是填充机群之外的另一种选择。

远程打开箱子：容器远程连接器

容器远程连接器不需要管道，用于在任何地方直接打开一个指定的箱子，适合查看或取用远处仓库里的物品。

手持连接器右键一个箱子（普通箱子、陷阱箱均可，大箱子按 54 格打开），即完成绑定。物品说明中会显示绑定的世界、坐标与容器规格。
之后手持连接器右键空气或任意其他方块，即可打开绑定的箱子，距离与所在位置不限（绑定的世界需已加载）。再次右键已绑定的箱子本身也会直接打开。
打开的就是箱子本身：漏斗、管道与其他玩家对箱子的改动会实时显示，在界面中存取物品与站在箱子前操作完全相同。

连接器为一次性道具，每成功远程打开一次消耗 1 个；绑定和打开失败时不会消耗。堆叠的连接器共用同一个绑定。
放在副手时与其他副手物品规则相同：主手物品有右键动作（吃东西、放方块、开门等）时优先执行主手，不会误用连接器。
界面打开期间，箱子所在区块会保持加载；箱子被拆除或大箱子被拆成单箱时，界面会自动关闭。
绑定与打开都需要领地权限：领地内的箱子需要领地主人给予 aeuse 或 container 权限，与应用能源的领地规则相同。

红石控制

充能的方块	效果
一格普通管道（或仅连接两侧的零件）	物品在其前方排队等待，断电后继续移动
传出阀	暂停从箱子中抽取
传入阀	物品在阀门处等待，断电后再送入箱子
岔路口（连接 3 个及以上方向）	可强制物品只走某一侧（与周围哪一格带电有关，建议先搭建测试线路确认）
填充机核心	视为箱子全满，全部物品走溢出
末影发送口 / 接收口	不受红石信号影响；仅在接口上安装的拉杆开启时暂停（见末影发送口 / 接收口）

管道侦测器为直通零件（从哪面进就从对面出，不会转弯）。在其旁边放置一个背对它的比较器，每经过一堆物品，比较器会输出一个短脉冲，可用于在有物品经过时触发其他红石装置。

信号强度反映最近的流量：侦测器会累计最近经过的物品数（每 0.1 秒减 1，最多记 45 个），每 3 个物品 1 级信号，最高 15 级。零星经过 1～3 个物品时只有 1 级信号，红石粉只能点亮 1 格；需要传得更远时，在比较器后面接中继器。

常见问题

现象	可能原因	解决方法
箱子中的物品无法送出	阀门是对着管道或地面放置的	拆除阀门，对着箱子重新放置（第 2 节）
	传出阀受到红石充能	检查附近的拉杆、红石块、红石火把
	线路堵塞（终点已满或被红石阻挡），一直堵到阀门处	清空终点箱，或断开红石
物品在途中掉落在地上	走到了死路	沿线路查找断开处并补上管道
	超过 64 格	将阀门后第一格更换为下界合金管道，或增加中转箱重新出发
	终点箱已满	增加箱子，或使用填充机群、平衡分流器
物品进入了相邻的线路	两条同颜色管道紧贴在一起	将其中一条更换为其他颜色（A/B/C/D）
分叉处的物品去向不固定	普通岔路为随机分配	更换为分流器或过滤器
过滤器没有分拣	直行方向或侧面未接管道；样品与实际物品不是同一种	检查两侧管道；魔法物品需使用同种魔法物品作为样品
物品无法送入熔炉	熔炉不是管道支持的容器	先送入漏斗，再由漏斗向下送入熔炉
末影接口不传输	频道名不一致；不在同一世界；超过 50 格；发送口未贴容器，或接收口未贴容器、排列器或机器	右键两端核对频道名，确认距离
填充机不装填箱子	群超过 16 个方块；型号不一致；核心受红石充能	拆分为小群、统一型号、断开红石
排列器里的物品变少了	暂存超过上限（简易 2,000 件、普通 10,000 件），多出的部分被送进垃圾桶	调整进料配比，或更换为高级排列器并使用「超量处理：放行」（按组合放行）
容器远程连接器打不开	未绑定；绑定的箱子已被拆除；所在世界未加载；没有领地权限	查看物品说明中的绑定信息，重新右键箱子绑定；领地内请向主人申请 `aeuse` 权限
高级排列器不放行	开启了红石暂停且有红石信号；组合里某种物品还没凑齐	断开红石；查看界面右侧的状态书

如仍无法解决，请在芸集知识之书中点击「反馈 bug 与提供更新建议」，并注明坐标与现象。

下一步：如需将管道接入更多机器，请查看多方块机器教程；如需查询所有管道零件的配方，请前往机器目录。
